Visuel formidling og interaktive fjernvarme-modeller til forsyningsselskaber

Jeg transformerer komplekse processer til visuelle fortællinger. Med interaktive modeller forklares tekniske begreber som fremløbstemperatur, afkøling og energiudnyttelse.

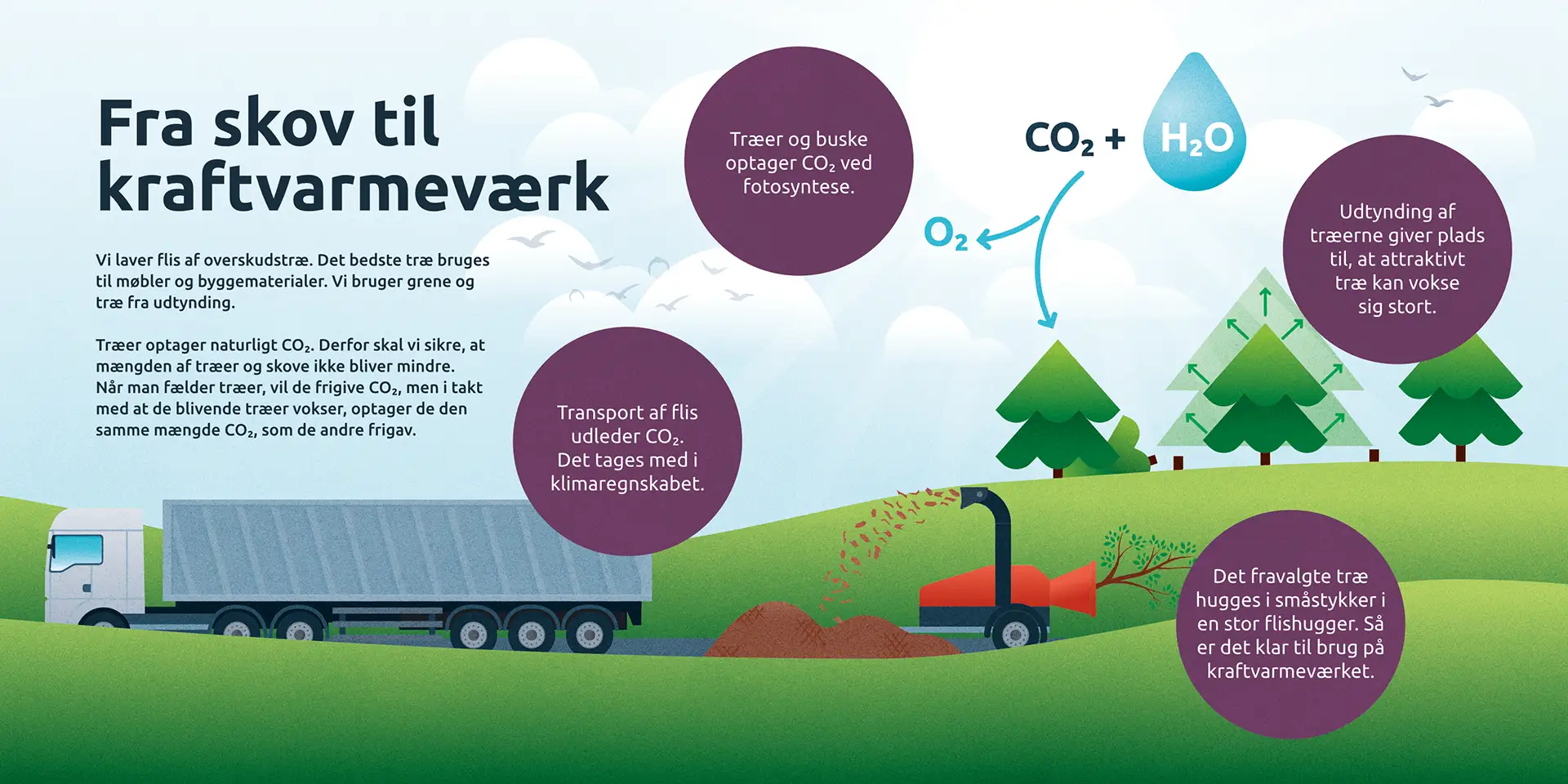

Skov og flisproduktion til kraftvarmeværk

Formidling: Bæredygtig udnyttelse af overskudstræ som flis i moderne kraftvarmeværk.

Visuel formidling til kraftvarmeværker

Jeg omsætter komplekse energiprocesser til letforståelig borgerdialog og lærerig udsmykning. Illustrationerne på siden er udviklet som vægdekorationer, folieløsninger og plancher til blandt andet Brønderslev og Helsingør Forsyning. Her visualiseres flisens fulde rejse - fra skovens træer til bæredygtig fjernvarme og strøm - så værkets gæster og besøgende let forstår principperne. Se også mine visuelle løsninger til vandværker.

Teknisk 2D- og 3D-visualisering af termiske processer

Usynlige processer gøres synlige med præcise flow-illustrationer. Grafikken synliggør alt fra afbrænding af røggasser i biomassekedlen og hedtolie-anlæg til produktion af overophedet damp, turbiner, strømproduktion og avanceret røggasrensning. Illustrationerne forklarer desuden kondensering, maksimal udnyttelse af restvarme via varmevekslere og genanvendelse af kondensat i det lukkede proceskredsløb.

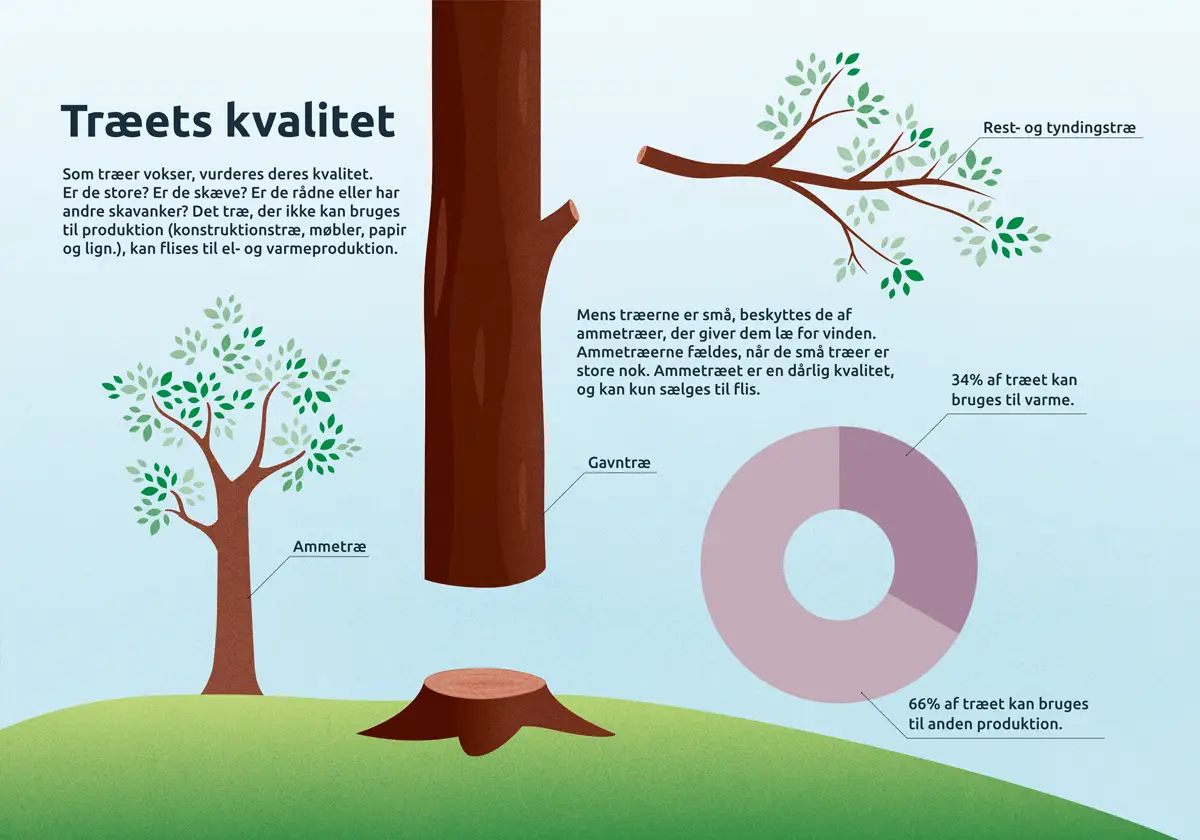

Udvælgelsen af træ til flis-produktion. Forklaring på ammetræer og gavntræ

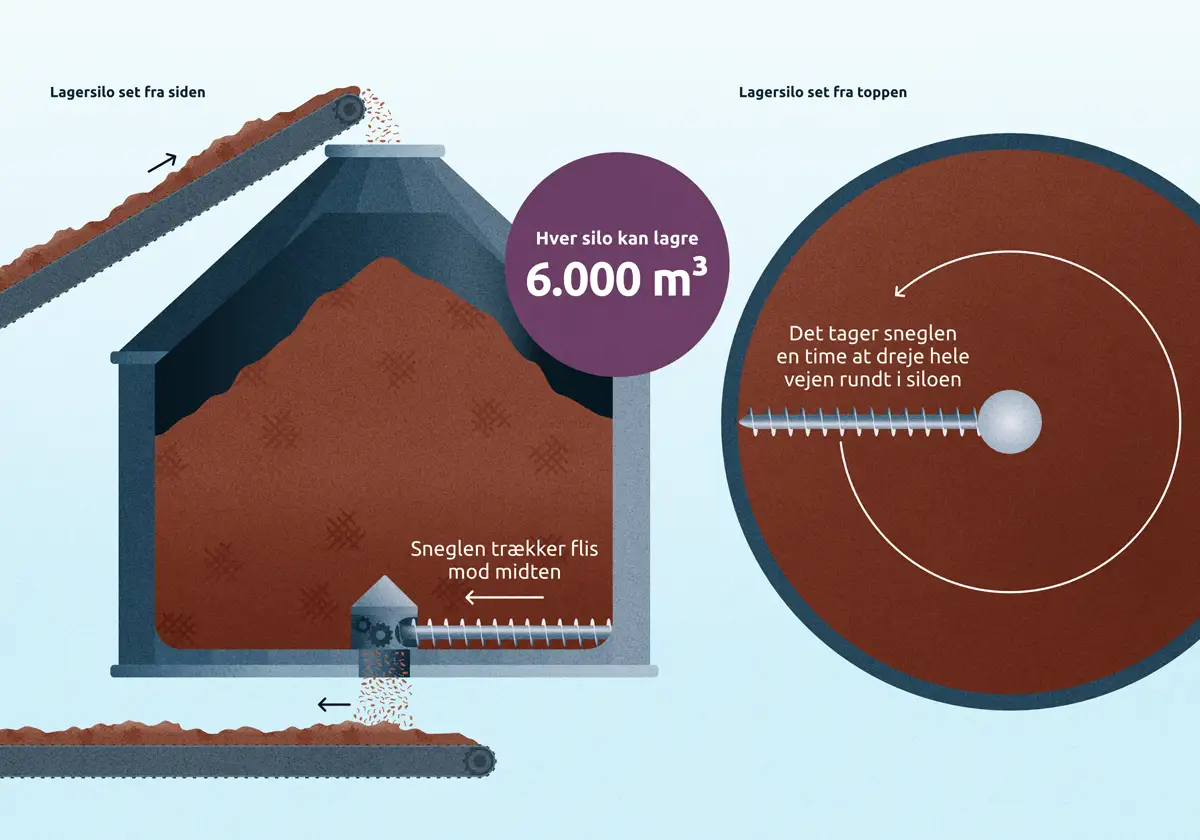

Opbevaring af 6000m3 flis i lagertank - snegl trækker flis til transportbånd

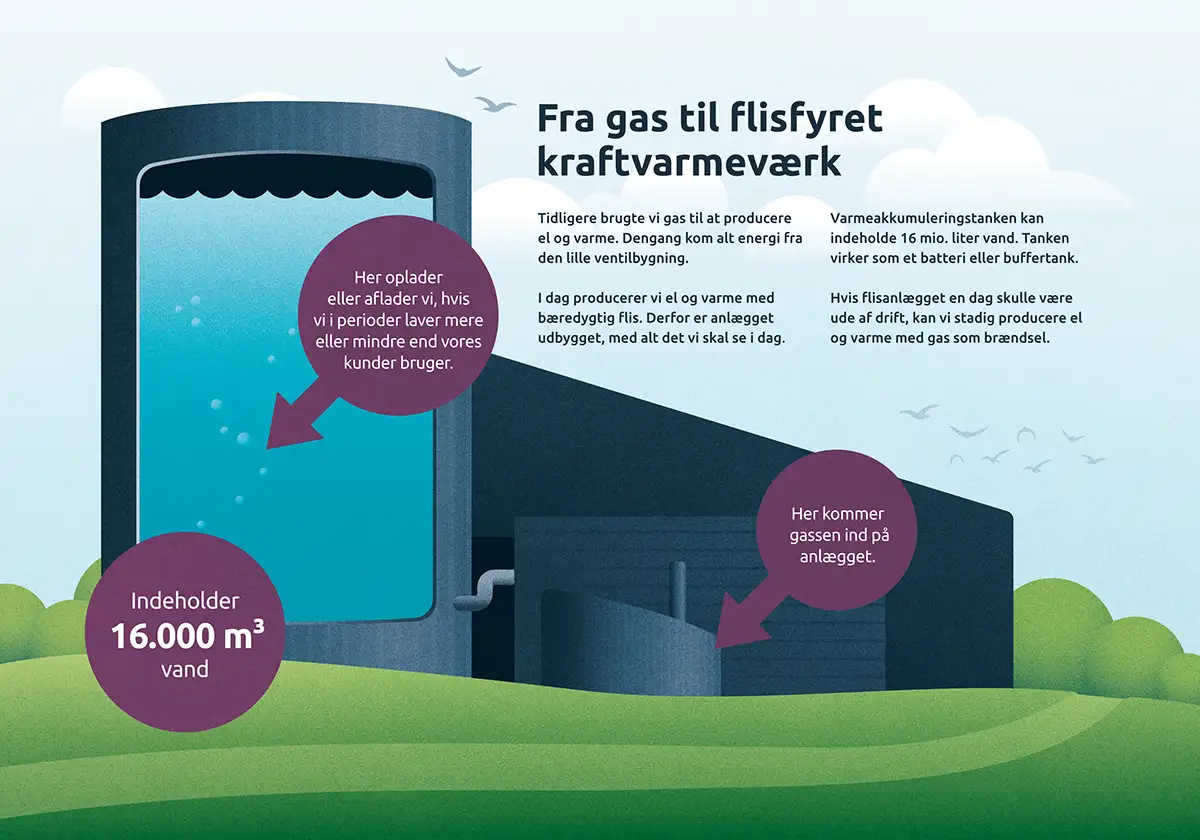

Helsingør kraftvarmeværk set udefra med gennemskåret akkumuleringstank - 16.000m3 vand

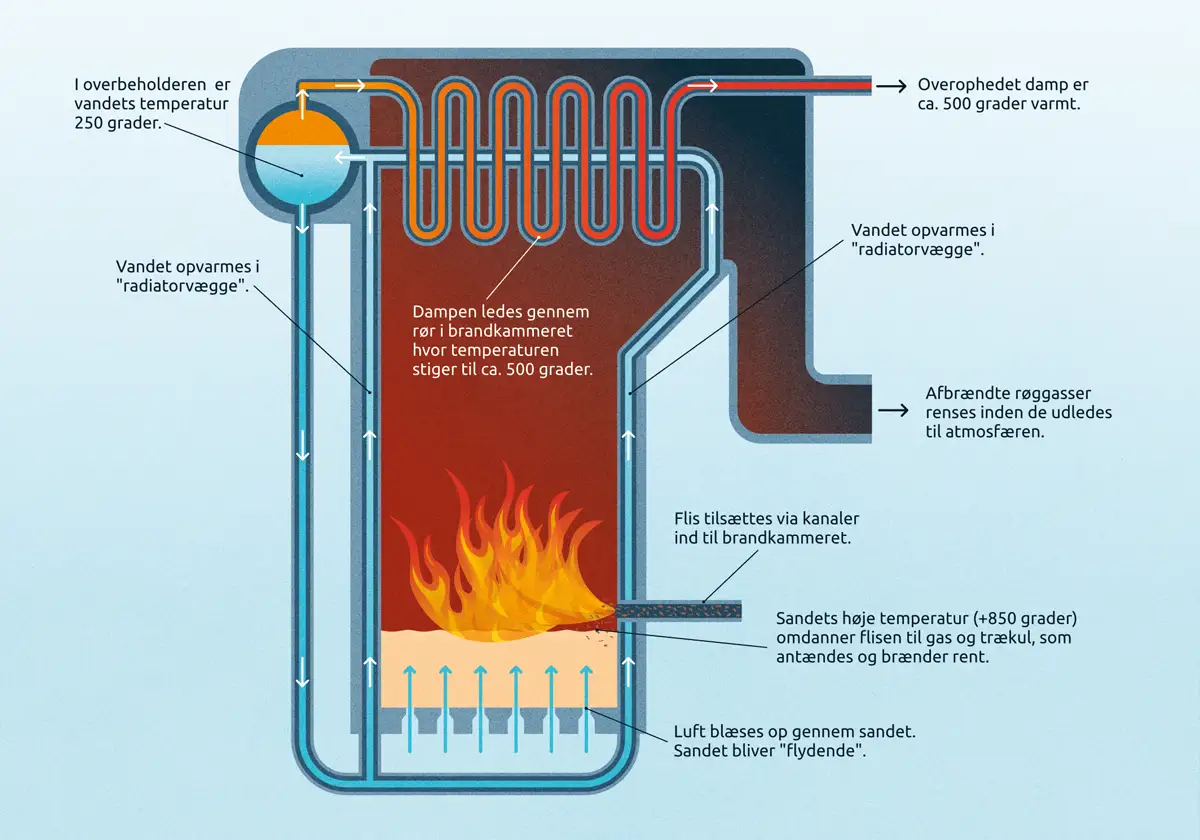

Kedlen i kraftvarmeværk afbrænder flis og varmer vand til overophedet damp

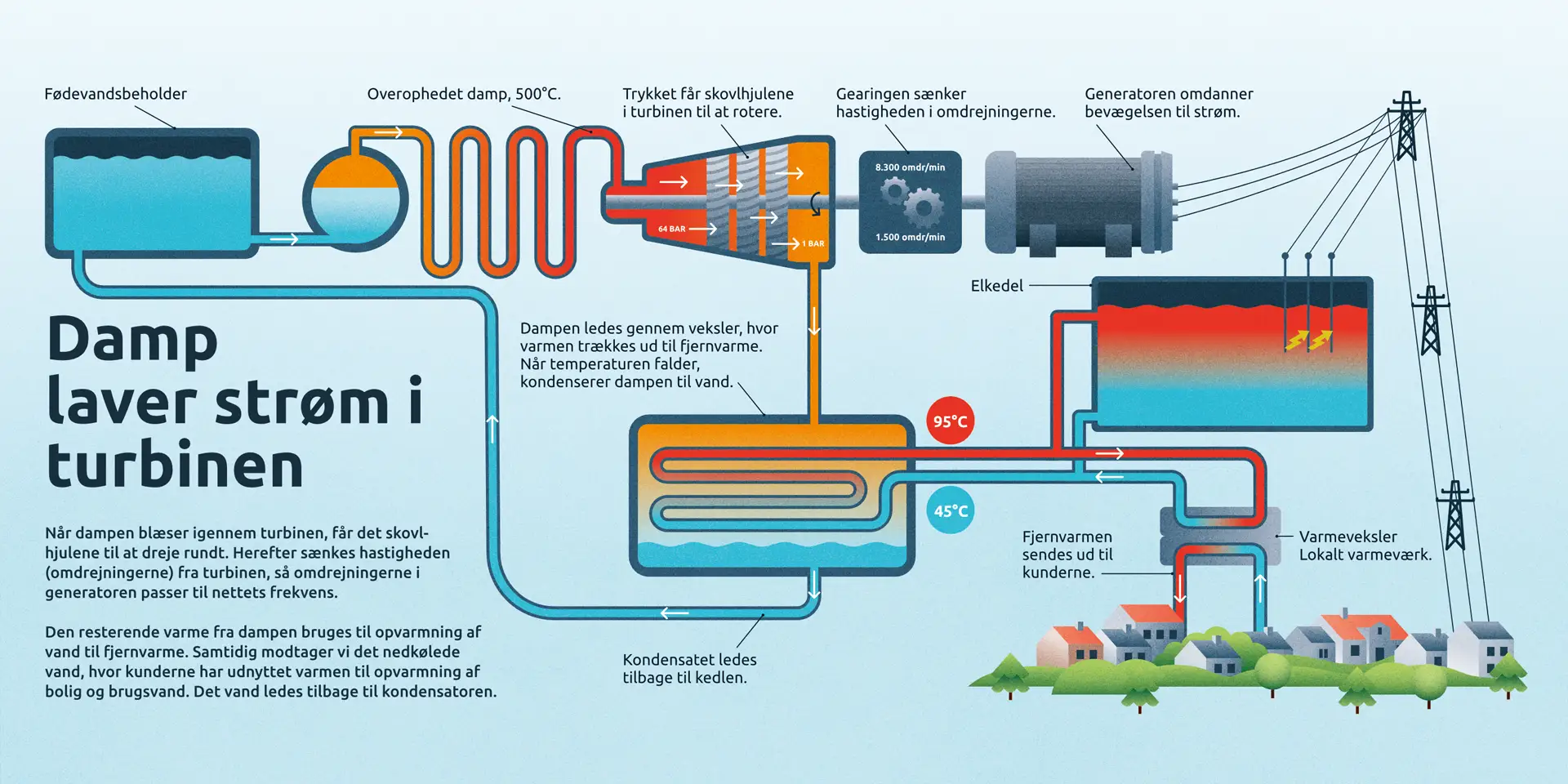

Overophedet damp driver turbinen som laver strøm

Fra overophedet damp til strøm. Dampen kondenser og varmen udnyttes til fjernvarme via varmeveksler.

Forstå afkøling af fjernvarme

Optimal udnyttelse af fjernvarmen er afgørende for den grønne omstilling. Forbrugeren skal afkøle vandet mest muligt i boligen. Det sikres, når radiatoren afgiver sin varme effektivt, så returvandet sendes "koldt" tilbage til varmeværket. Jo bedre boligen er isoleret, og jo større radiatorens overflade er, desto lavere bliver retur-temperaturen - til gavn for både klimaet og værkets samlede kapacitet.

Interaktiv afkølingsmodel

Simulatoren herunder visualiserer principperne bag effektiv afkøling i praksis. Når du drejer på termostaten, kan du direkte aflæse effekten på returtemperaturen og den samlede afkøling. Målet er at opnå en behagelig rumtemperatur (ca. 20-22°C), mens der holdes en optimal afkøling (her mindst 30°C). En letforståeligt model til forbrugeren, der også forklarer hvordan incitaments- og motivationstarif undgås.

Drej termostatens yderkrans.

Aktuel afkøling:

0°C

Radiator dimensionering:

Efterisoler loftet:

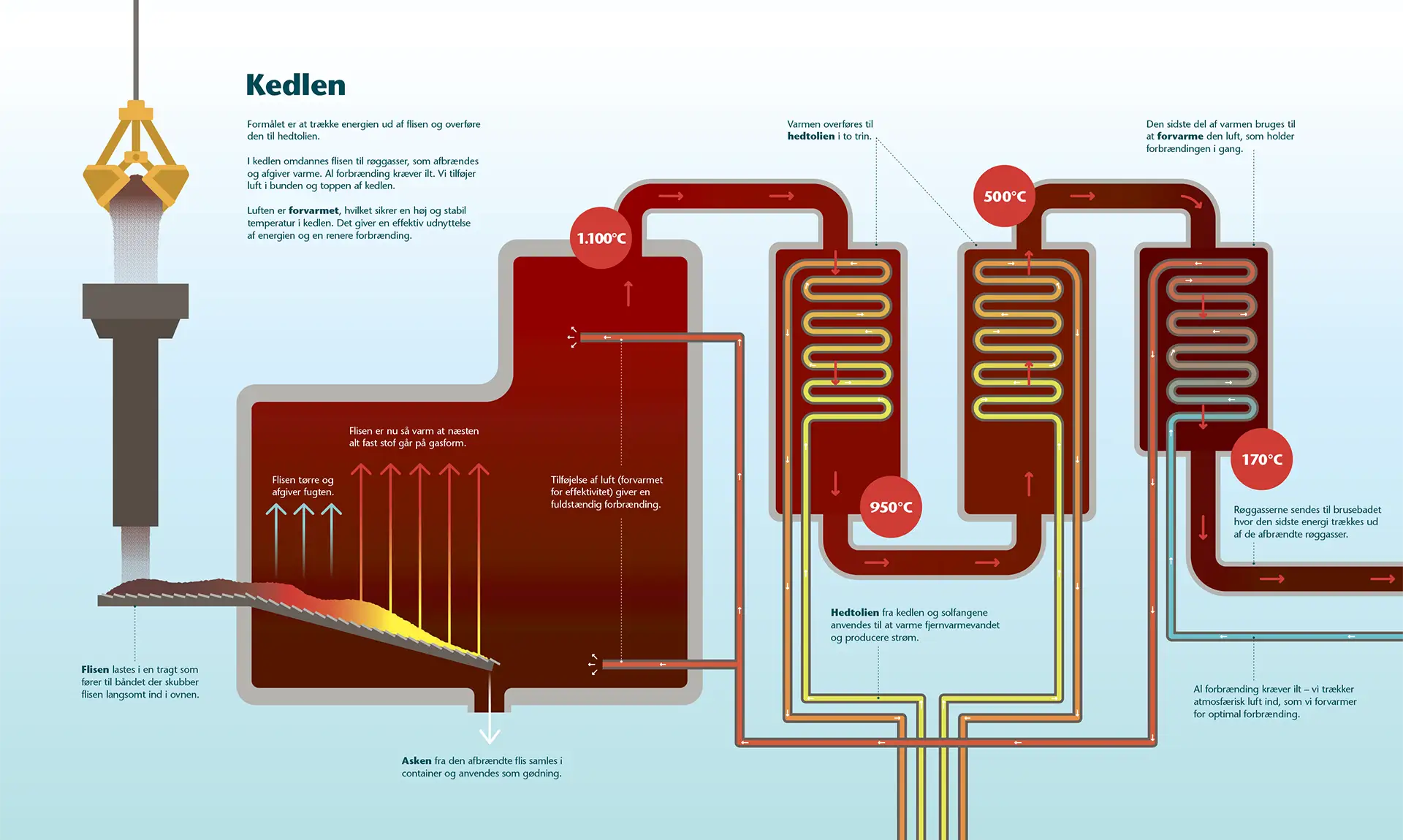

Procestegning af kedel på moderne kraftvarmeværk med flisafbrænding og anvendelse af hedtolie

Flisen opvarmes, forgasses, afbrændes og opvarmer hedtolien, som anvendes til elproduktion og fjernvarme.

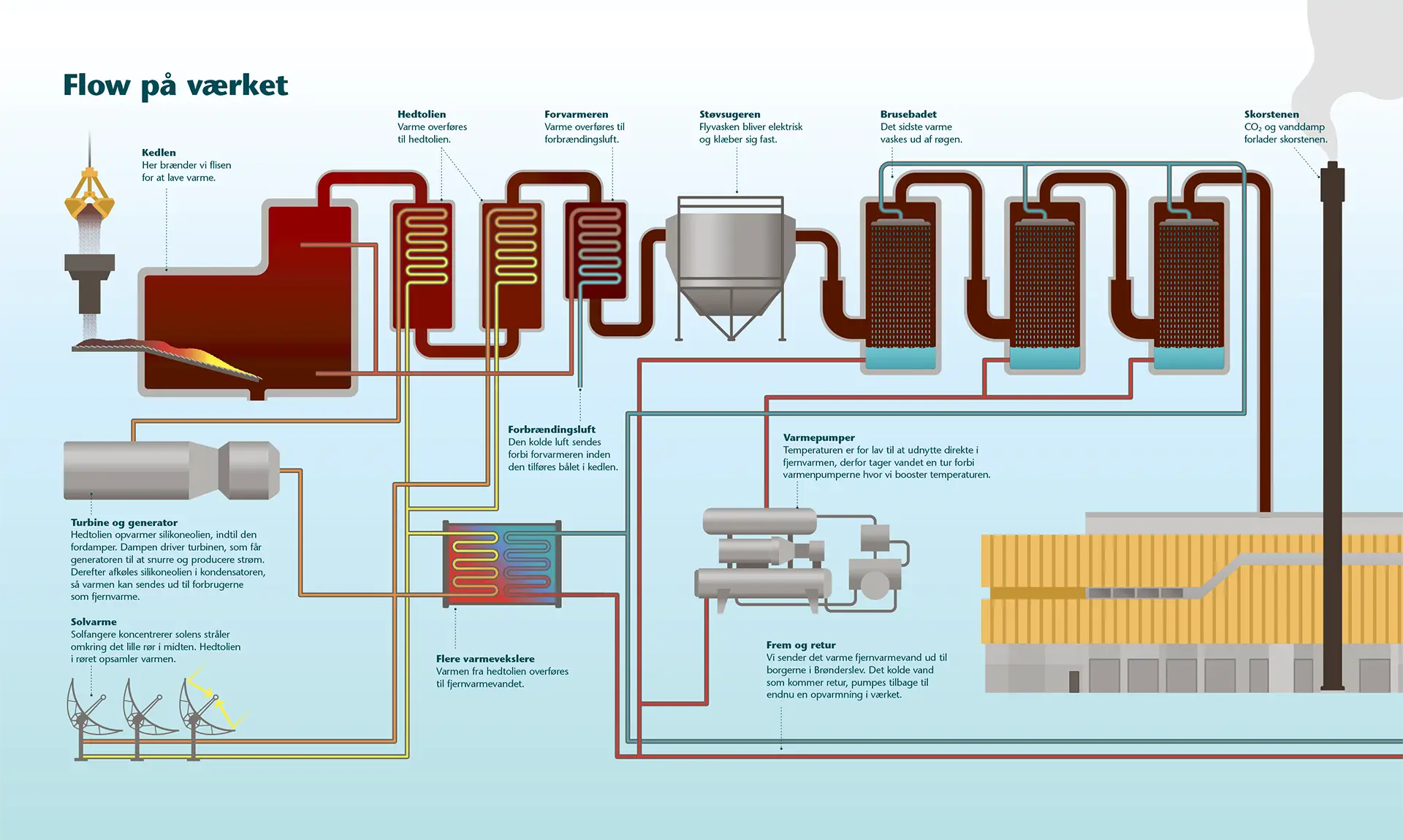

Hele processen på et kraftvarmeværk visualiseret fra produktion af hedtolie til strøm- og fjernvarmeproduktion

Flowet igennem Brønderslev Kraftvarmeværk fra flisafbrænding over hedtolie, strøm- og fjernvarmeproduktion til vaskning af de afbrændte røggasser.

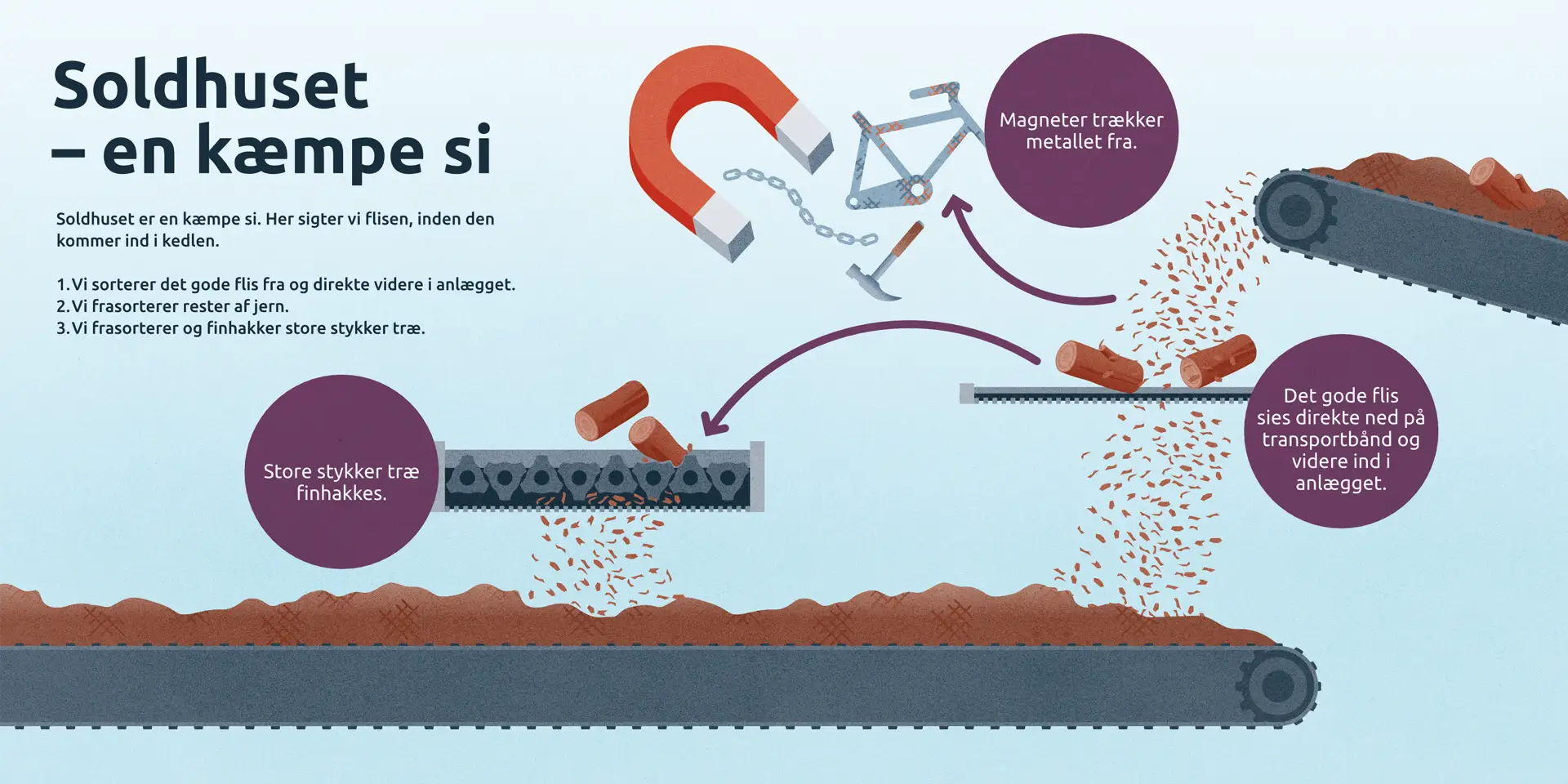

Soldhuset på Helsingør kraftvarmeværk hvor der sorteres store træstykker og jern fra flis

I soldhuset på kraftvarmeværket filtreres urenheder og store træstykker fra for at sikre en ren forbrænding.

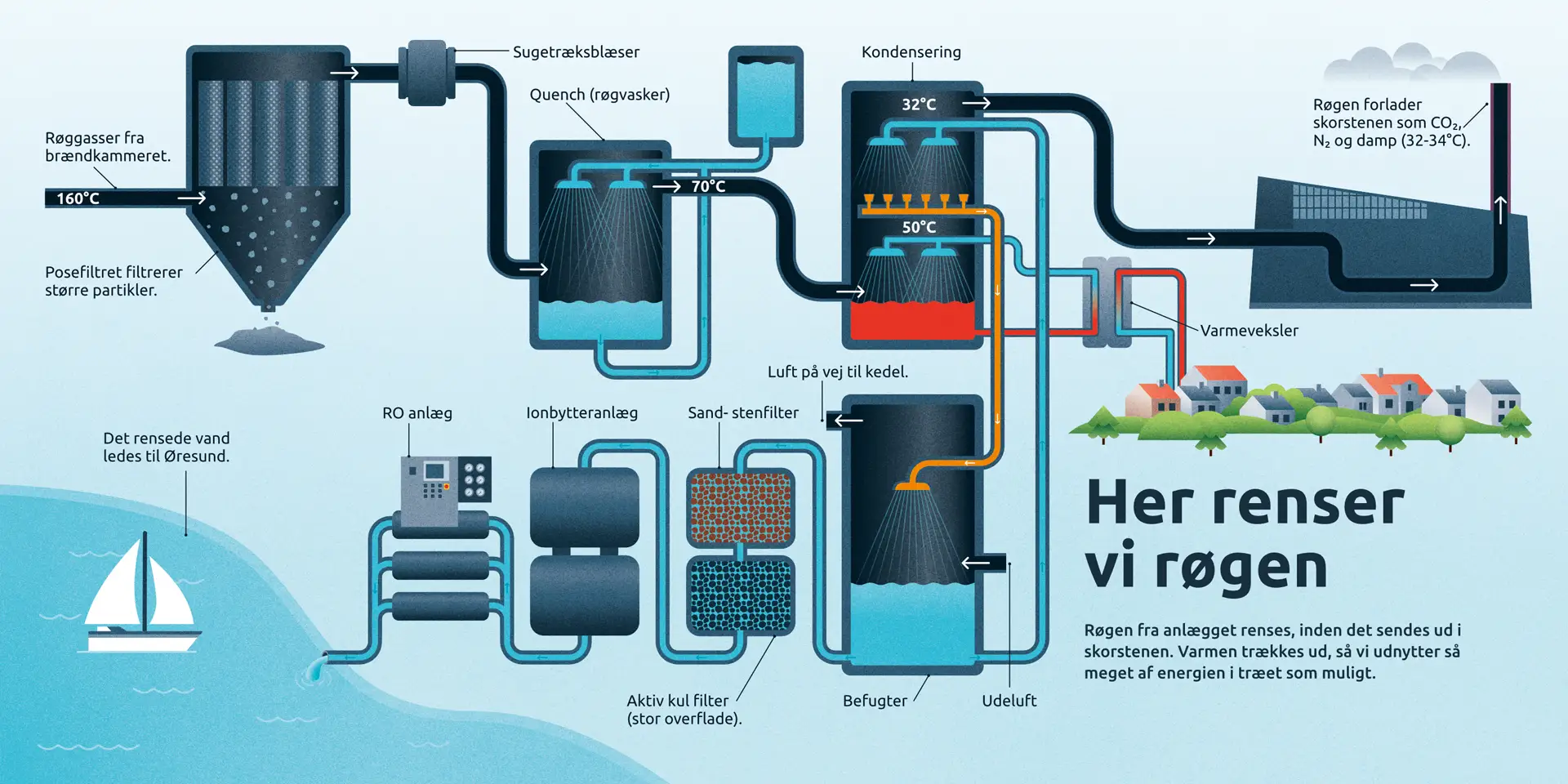

Røgrensning på kraftvarmeværk - posefilter, sugetræksblæser, røgvasker, kondensering samt rensning af kondenseret vand inden udledning

Røgrensningen på et moderne kraftvarmeværk er så effektiv, at den udledte røg stort set kun indeholder CO2, vanddamp og kvælstof.
